1. 結構型式

CSZ型水力驅動防爆軸流風機由水輪機、機架、機殼、轉動體和葉輪等組成。水輪機用耐腐蝕銅合金精密造成，機殼用奧氏體不銹鋼焊成。水輪機和轉動體的密封采用機械密封和填料兩層密封。機殼與葉輪間有黃銅制成的安全整體為無火花結構。

   CSZ型風機有抽風和送風式結構，兩者不能通用。

2. 適用條件

IIB~IIC級T4~T6組爆炸性混合物氣體的艙室和場所。

環境溫度：-25℃ ~ 55℃

空氣相對濕度：≤95%

周期性搖擺：±22.5℃ ~ 45℃

持續橫傾：±15℃

持續縱傾：±10℃

振動：有

沖擊：有

3. 型號說明

4.通風機使用維護

4.1 通風機安裝前，應檢查各部件是否損壞；配套部件是否齊全；檢查葉輪旋向與機殼旋向標識牌是否一致。

4.2 安裝管道時，應使其與風機進風口自然對正吻接，不得強行連接。管道應有支撐，不允許將管道重量加在風機上。

4.3 風機裝接后，撥動葉輪檢查是否與固定件有摩擦碰撞等現象。如有碰撞、摩擦、噪聲過大或較大振動時，應檢查后再重新啟動。應防止撞擊通風機，不準異物和液體等進入風機內。應及時清除葉輪葉片上的積灰，以免影響平衡增大噪聲。

4.4 風機的維修必須在停車時進行。檢修后重新啟動時，應檢查風機各部件是否處于正常狀態。

4.5 對風機運轉過程中產生的小故障，應查明原因，設法消除；發現較大故障時，必須立即停車，及時檢修。

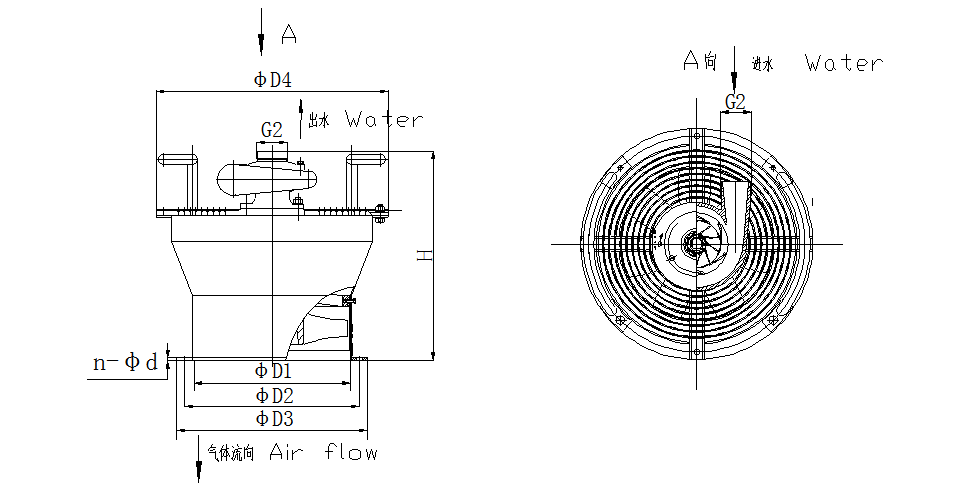

主要性能參數及通用機外形尺寸

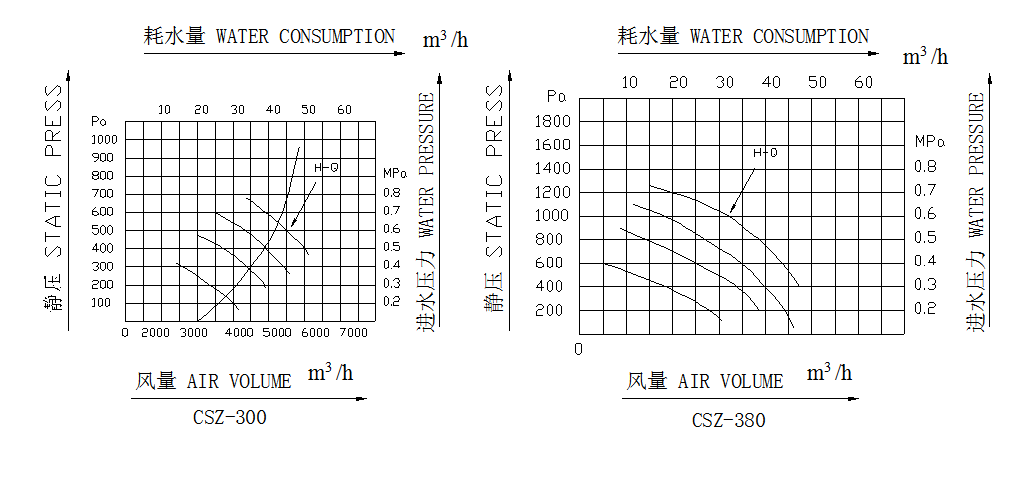

風機性能曲線圖
